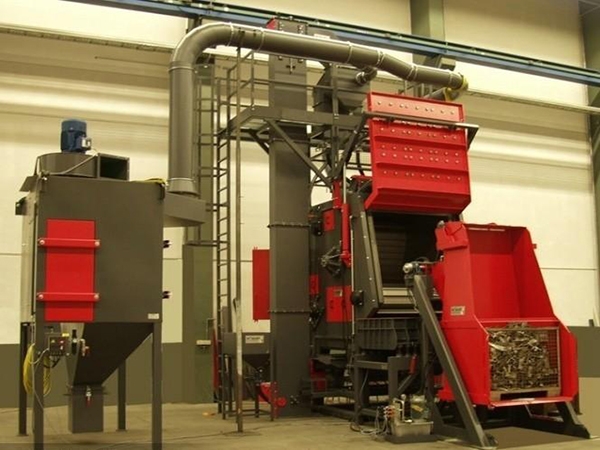

DX3012拋丸清理機

一、DX3012拋丸清理機主要技術指標

序號       項目       指標

1 處理工件規格 鋼板 寬度：≤2800 mm

厚度：5～60mm

長度：≤10000 mm

型材 高度：≤1000 mm

寬度：≤2800 mm

長度：≤10000 mm

構件 高度：≤1000 mm

寬度：≤2800 mm

長度：≤10000 mm

2 輥道巨大負荷 2T/m

3 處理速度 輸送輥道速度0.5-6m/min

 (變頻調速) 處理鋼板速度：0.8-2.5 m/min

處理型材速度：0. 2-3.5 m/min

處理構件速度：0.6-2.5 m/min

4 表面質量等級 表面清潔度 GB8923-88 A-B    Sa2.5級

表面粗糙度 GB1031-83   Rz12.5-50цm

5 環保 噪音 ≤85dB(A)

廢氣排放符合GJ4-73標準 車間外 ≤50 mg/m3

車間內 ≤120 mg/m3

工作區有害物質含量 符合TJ36-79標準

二、DX3012拋丸清理機主要技術規格

序號 項        目 技術參數 備  注

1 輸入輥道 輥徑*輥距 ?159X800

輥道長度 10000 mm

減速機 變頻調速(3KW)

2 輸出輥道 輥徑*輥距 ?159X800

輥道長度 10000 mm

減速機 變頻調速 (3KW)

3 拋丸清理機 斗式提升機 提升量 126 T/h

制動減速機 XWD11-6-11

功率 11 kw

縱向螺旋輸送 輸送量 115T/h

減速機 XWD7.5-5-17

功率 7.5 kw

橫向螺旋輸送 輸送量 115T/h

減速機 XWD4-4-17

功率 4kw

拋丸室 工件進口特大高度 1200mm 積木式高鉻耐磨鑄鐵板防護

工件進口特大寬度 3000mm

除塵 除塵形式 沉降+濾筒

風量 23000m3/h

功率 22kw

4 電氣控制系統 常規控制

5 拋丸器 Q034Ⅱ直聯式（12臺） 12x11kw

拋丸量 135（200）kg/min

6 總功率 約182.5kw

三、DX3012拋丸清理機工作原理及工藝流程

工件被吊放上料輥道，由上料輥道直接送到的拋丸清理室進行拋丸清理，利用拋丸器高速拋出的彈丸將工件表面進行清理； 除銹后的鋼材由輸出輥道送出進行卸料。
